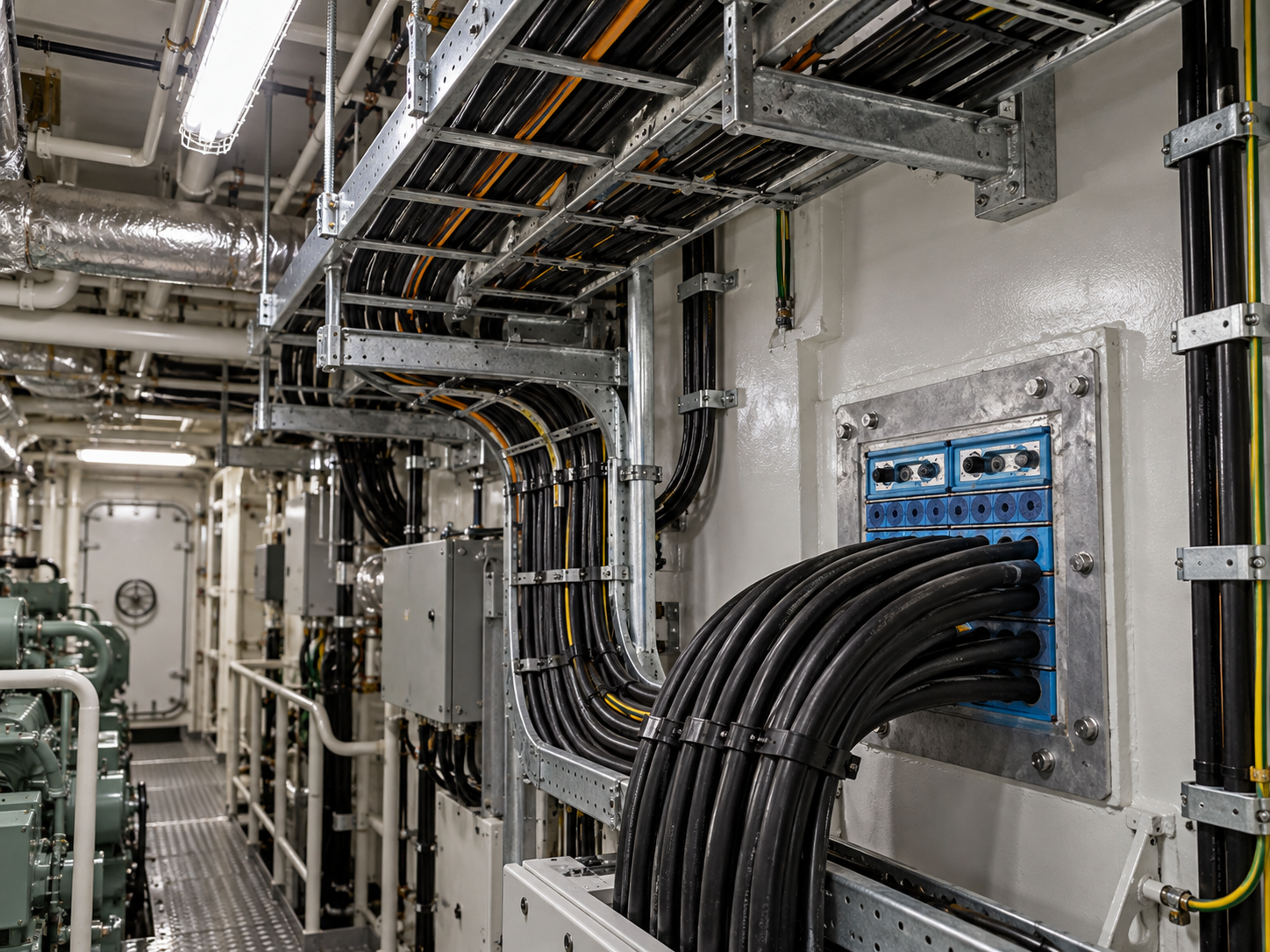

Инженерный подход к защите судовых кабельных трасс, кабельных лотков и мест прохождения кабелей через противопожарные переборки и палубы с учётом эксплуатации, технического доступа, модернизации и судоремонта.
Инженерная задача
Кабельная трасса — не статичная конструкция. На судне добавляется оборудование, меняются системы автоматики, связи и электроснабжения, поэтому защита кабельных линий должна рассматриваться вместе с будущим обслуживанием и модернизацией.
Если каждое изменение кабельного состава требует разрушения большого участка защиты, эксплуатация и модернизация становятся значительно сложнее. Поэтому ремонтопригодность следует учитывать уже при проектировании защитного решения.
Новые потребители, автоматика, датчики и связь.
Демонтаж старого кабеля или отдельных участков трассы.
Проверка состояния кабелей, креплений и лотков.
Возврат защитного контура после выполненных работ.
Зоны прокладки
Силовые, управляющие и сигнальные кабели рядом с энергетическим оборудованием.
Кабельные трассы, шкафы автоматики и распределительное оборудование.
Вертикальная и горизонтальная прокладка между уровнями судна.
Места прохождения кабелей через переборки и палубы.
Исходные условия
Силовые, управляющие, сигнальные и другие кабельные системы.
Количество кабелей, заполнение лотка и взаимное расположение.
Тип опорной конструкции, крепление и геометрия трассы.
Окружающая среда и допустимый тепловой режим кабельной системы.
Условия работы судна, оборудования и креплений трассы.
Возможность осмотра, добавления и замены кабелей.
Жизненный цикл
Кабельная трасса работает в штатном режиме.
Открывается нужный участок трассы.
Добавление, замена или удаление кабеля.
Проверка лотка, кабелей и креплений.
Защитная конструкция возвращается в рабочее состояние.
Для судна, которое эксплуатируется и модернизируется годами, важно заранее учитывать, как защитная конструкция поведёт себя при добавлении новых кабелей, ремонте оборудования и изменении трасс.
ПРОМИЗОЛ
В судовом направлении существующий опыт конструктивной защиты кабельных систем может рассматриваться как технологическая база для разработки специализированных решений под конкретные трассы и условия эксплуатации.
Возможность разработки отдельной защитной конструкции для конкретного участка кабельного лотка.
Инженерный интерес представляет конструкция, которая допускает локальное вскрытие и восстановление.
Узел может разрабатываться с учётом изменения состава кабелей в течение эксплуатации.
Повороты, примыкания, переходы и другие зоны, где стандартного прямого решения недостаточно.
Важное различие
Кабельные проходки и транзиты
Когда кабель пересекает противопожарную, водонепроницаемую или другую конструктивную границу, задача уже относится не только к кабельной трассе, но и к сохранению характеристик самой преграды.
Испытательная и проектная логика относится к конструкции в целом, а не только к отдельному герметизирующему или изоляционному материалу.
Эксплуатация проходки
В течение эксплуатации состав кабелей может изменяться. Поэтому для судоремонта особенно важна понятная процедура добавления, удаления кабелей и восстановления транзита.
Узел собран в проектной конфигурации.
Добавляется или удаляется кабель.
Открывается необходимая зона транзита.
Проходка возвращается в предусмотренную конфигурацию.
Проверяется состояние восстановленного узла.
Нормативная основа
Для кабельных систем судна важно разделять общую пожарную задачу кабельной трассы и подтверждение характеристик конкретной кабельной проходки.
Общая нормативная основа пожарной безопасности, конструктивного разделения и ограничения распространения пожара.
Процедуры огневых испытаний противопожарных конструкций, включая кабельные транзиты.
Требования к прокладке, проходам кабелей, одобрению конструкций и применению на конкретном судне.
Связанные решения
По чертежу, схеме или фотографии можно предварительно оценить возможность разработки конструктивного решения для кабельной линии или места её прохождения через судовую конструкцию.
