Пассивная огнезащита нефтебаз и топливных терминалов

1

Зачем топливному терминалу пассивная огнезащита

Пассивная огнезащита не заменяет пожаротушение. Она помогает сохранить устойчивость критических конструкций в течение времени, необходимого для локализации аварии.

На объектах хранения и распределения нефтепродуктов пожарная безопасность обеспечивается комплексом решений: предотвращением и локализацией проливов, аварийным отсечением продукта, автоматикой, охлаждением, пожаротушением и конструктивной огнезащитой.

Задача пассивной защиты — не позволить металлической конструкции быстро нагреться до температуры, при которой она начинает значительно терять прочность и жёсткость.

R

Устойчивость

Сохранение несущей способности колонн, ригелей, рам и опор во время пожара.

ESD

Аварийное отключение

Дополнительное время для прекращения подачи нефтепродукта в аварийную зону.

⛨

Локализация

Снижение вероятности повреждения соседних трубопроводов и оборудования.

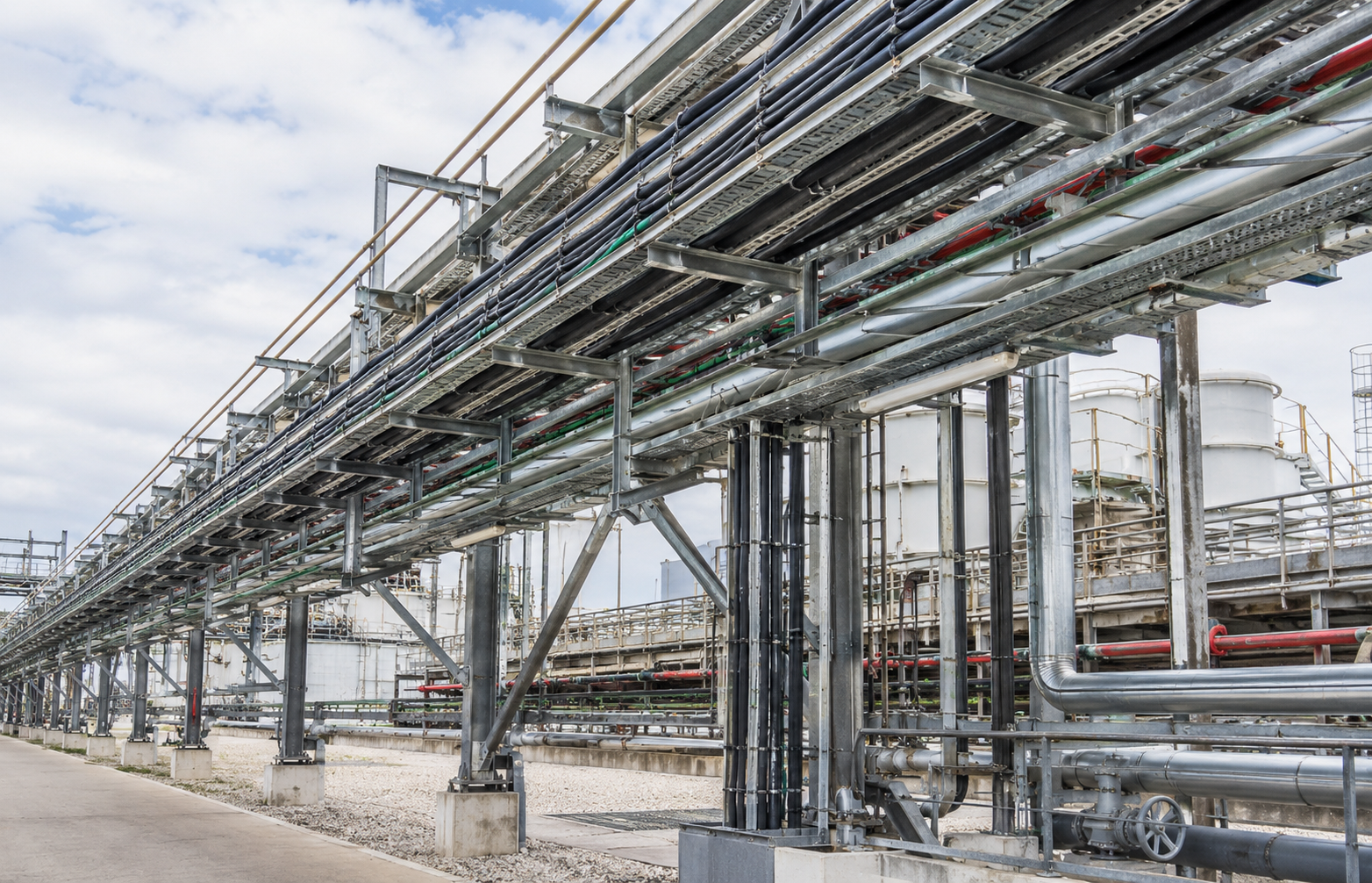

Трубопроводная эстакада топливного терминала

Защищается не «весь металл», а критическая конструкция

Одинаковая огнезащита всех элементов сооружения не всегда является рациональным решением. При проектировании анализируют возможные сценарии пожара и последствия отказа отдельных конструкций.

Критическим считается элемент, разрушение которого может привести к повреждению трубопроводов, оборудования либо нарушению работы систем, необходимых для локализации аварии.

2

Как локальный разлив может привести к крупной аварии

Один из опасных сценариев — воздействие пожара разлива на несущие конструкции технологической эстакады.

01. Утечка Разгерметизация трубопровода или арматуры.

02. Разлив Нефтепродукт распространяется по площадке.

03. Пожар Разлив воспламеняется под конструкцией.

04. Нагрев Стальные элементы быстро прогреваются.

05. Деформация Снижается прочность и жёсткость металла.

06. Эскалация Повреждаются другие продуктопроводы.

Главная опасность — вторичная разгерметизация Если обрушение одной эстакады приводит к повреждению нескольких трубопроводов, объём поступающего в пожар нефтепродукта может существенно увеличиться. Именно такой сценарий необходимо предотвращать конструктивными и организационными решениями.

3

Семь технических направлений огнезащиты терминала

Для каждого типа сооружения необходимо рассматривать свой пожарный сценарий, критические конструкции и требуемое время сохранения их работоспособности.

01

Трубопроводные эстакады

Защита колонн, ригелей, связей и критических опор продуктопроводов, расположенных в зоне возможного теплового воздействия.

несущие колонны;
поперечные ригели;
связи;
опоры критических трубопроводов.

02

Сливоналивные эстакады

Железнодорожные и автомобильные зоны требуют отдельного анализа из-за концентрации топлива, арматуры и операций перелива.

несущие рамы;
площадки;
опоры коллекторов;
критические узлы крепления.

03

Насосные станции

В насосных сконцентрированы насосы, трубопроводы, запорная арматура и потенциальные источники утечки.

колонны и балки;
фермы и покрытия;
проходки;
деформационные швы.

04

Опоры оборудования

Особое внимание уделяется конструкциям, разрушение которых может привести к падению оборудования или разгерметизации коммуникаций.

рамы оборудования;
стойки;
опоры коллекторов;
несущие кронштейны.

05

Критическая запорная арматура

Аварийная арматура должна выполнить свою функцию до того, как воздействие пожара нарушит работу привода или окружающих конструкций.

ESD-задвижки;
электроприводы;
несущие конструкции;
линии управления.

06

Кабельные проходки

Проход коммуникаций не должен снижать огнестойкость противопожарной стены или перекрытия.

кабельные лотки;
группы кабелей;
технологические проходы;
сложные комбинированные узлы.

07

Деформационные швы

Противопожарный барьер должен сохраняться при эксплуатационных перемещениях стен, перекрытий и других конструкций.

швы стен;
швы перекрытий;
примыкания;
узлы с коммуникациями.

+

Комплексное обследование

На действующем объекте целесообразно рассматривать все критические участки как единую систему, а не выбирать огнезащиту каждого элемента независимо.

анализ проекта;
обследование узлов;
определение приоритетов;
разработка технических решений.

4

Какие конструкции анализировать в первую очередь

Приоритет определяется не количеством металла, а последствиями возможного разрушения конструкции.

Узел	Основная опасность	Задача защиты	Приоритет
Колонны трубопроводных эстакад	Потеря устойчивости при пожаре разлива	Не допустить падения продуктопроводов	Высокий
Сливоналивные эстакады	Разлив рядом с цистернами и коллекторами	Снизить риск цепного повреждения	Высокий
Опоры критических трубопроводов	Разрушение и вторичная разгерметизация	Сохранить геометрию трубопровода	Высокий
Насосные станции	Утечка на насосах и арматуре	Сохранить устойчивость здания	Высокий
Критическая арматура	Невозможность аварийного отсечения	Сохранить функцию отключения	Высокий
Кабельные проходки	Распространение огня через преграду	Сохранить огнестойкость преграды	По проекту
Деформационные швы	Огонь и горячие газы через зазор	Сохранить непрерывность барьера	По проекту

Непосредственная защита резервуара — отдельная инженерная задача Для резервуарных парков основными мерами остаются системы тушения, охлаждения, локализации проливов, нормативные расстояния и технологическая безопасность. Применение конкретной пассивной системы непосредственно на резервуаре должно иметь самостоятельное проектное и техническое обоснование.

5

Нормативная база

Решение по огнезащите принимается как часть общей системы пожарной и промышленной безопасности объекта.

123-ФЗ Технический регламент о требованиях пожарной безопасности.

116-ФЗ Требования промышленной безопасности опасных производственных объектов.

СП 155.13130 Склады нефти и нефтепродуктов. Требования пожарной безопасности.

СП 2.13130 Обеспечение огнестойкости объектов защиты.

СП 4.13130 Ограничение распространения пожара на объектах защиты.

ГОСТ Р 53295 Определение огнезащитной эффективности средств защиты стальных конструкций.

ГОСТ 31385 Вертикальные стальные резервуары для нефти и нефтепродуктов.

Правила промышленной безопасности Дополнительные требования к эксплуатации складов нефти и нефтепродуктов.

R60, R90 или R120 нельзя назначить только по названию объекта Требуемый предел огнестойкости определяется проектной документацией, характеристиками сооружения, требованиями к несущим конструкциям и принятой концепцией противопожарной защиты.

6

Как разрабатывается техническое решение

Для корректного подбора необходимо связать пожарный сценарий, требуемый предел огнестойкости и реальные характеристики металлического профиля.

От пожарного сценария — к конкретному узлу

Огнезащита должна проектироваться не как отдельный слой материала, а как законченная конструктивная система со всеми креплениями, примыканиями и сложными участками.

1. Пожарный сценарий 2. Критический элемент 3. Требуемый R 4. Приведённая толщина 5. Конструкция защиты 6. Монтажный узел

Профиль

Размеры металлического элемента, геометрия и толщина стенки.

Схема обогрева

Число сторон возможного теплового воздействия на конструкцию.

Огнестойкость

Требуемое время сохранения несущей способности элемента.

Эксплуатация

Улица, температура, влажность, вибрация и доступность узла.

Какие исходные данные желательно прислать

7

Где особенно интересна конструктивная система ПРОМИЗОЛ

Преимущество конструктивной системы особенно заметно на сложных узлах, объектах реконструкции и конструкциях, работающих в тяжёлых эксплуатационных условиях.

☂

Промышленные условия

Решение подбирается с учётом температуры, влажности и особенностей размещения конструкции.

⌁

Сложная геометрия

Колонны, ригели, связи, примыкания, фланцевые соединения и другие сложные узлы.

↯

Вибрации

Особенно важно для технологических сооружений и работающего оборудования.

R

Высокие пределы

Возможность разработки решений под повышенные требования к огнестойкости конструкций.

↺

Реконструкция

Интересно для действующих эстакад, насосных и технологических сооружений.

RU

Российское производство

Возможность проектной и технической поддержки без зависимости от зарубежных поставок.

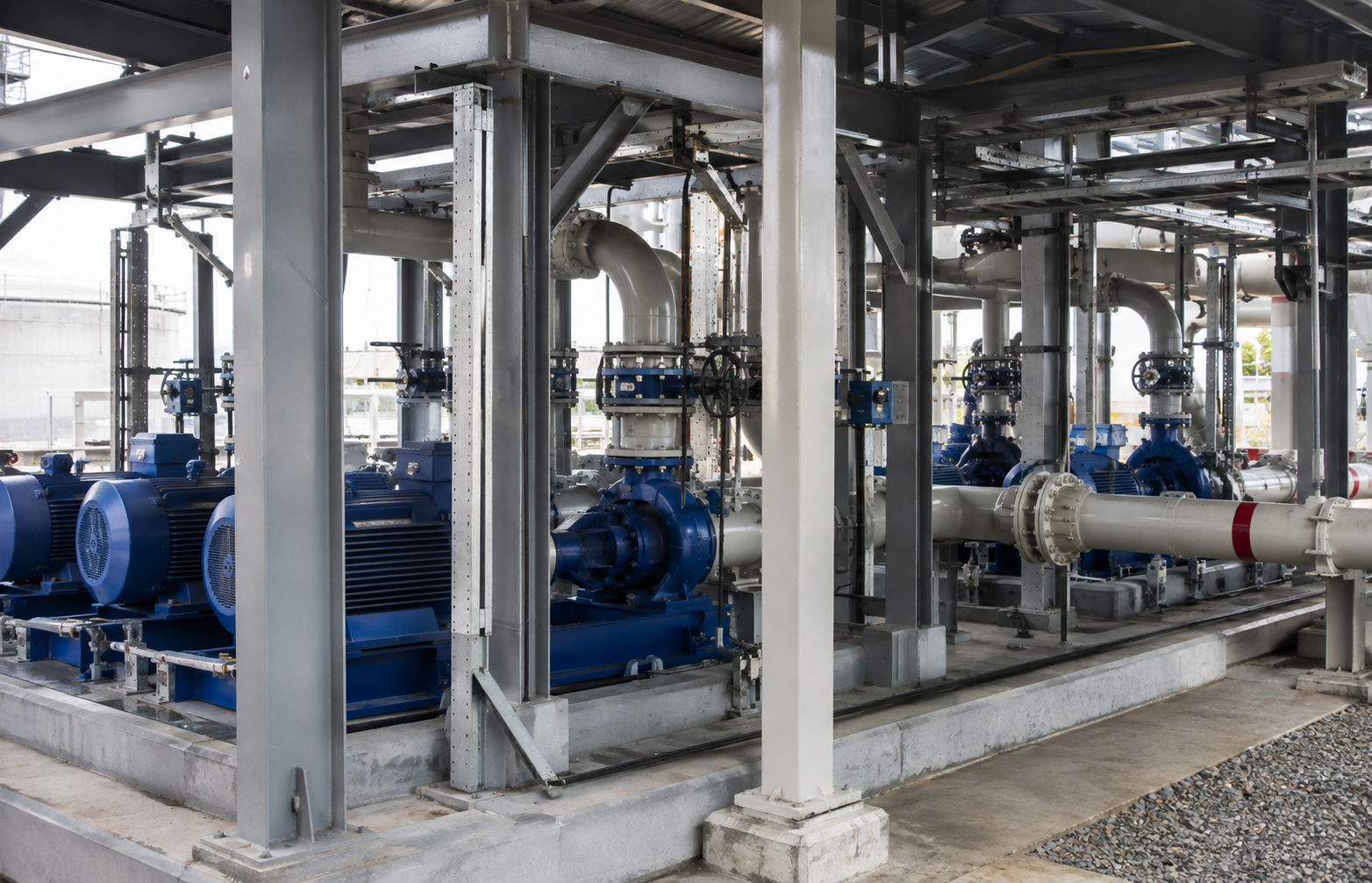

Несущие конструкции насосной станции требуют отдельной оценки по огнестойкости и условиям возможного теплового воздействия.

Огнезащита насосных станций и технологических рам

Насосные станции относятся к наиболее ответственным участкам топливного терминала. Здесь в одном объёме сосредоточены насосы, трубопроводы, запорная арматура, кабельные линии и несущие металлоконструкции.

При пожаре важно сохранить устойчивость колонн, балок и опор оборудования на время, необходимое для аварийного отключения подачи топлива, работы систем пожаротушения и локализации аварии.

8

Частые вопросы

Огнезащита нефтегазового объекта начинается с понимания сценария аварии, а не с выбора толщины материала.

Нужно ли защищать все металлоконструкции нефтебазы?

Не обязательно. Приоритетными являются конструкции, к которым проект предъявляет требования по огнестойкости, а также критические элементы, разрушение которых может привести к развитию аварии.

Какой предел огнестойкости нужен эстакаде?

Универсального значения только по слову «эстакада» нет. Требуемый предел устанавливается проектом с учётом нормативных требований, характеристик сооружения и принятого пожарного сценария.

Можно ли просто применить огнезащитную краску?

Выбор типа огнезащиты зависит от требуемого предела, приведённой толщины металла, условий эксплуатации и области применения конкретной системы. Для некоторых конструкций нормативами требуется конструктивная или комбинированная огнезащита.

Нужно ли защищать сами технологические трубопроводы?

Это отдельная инженерная задача. Нельзя автоматически переносить решение для несущей металлоконструкции на трубопровод, арматуру или резервуар без соответствующего технического обоснования и подтверждённой области применения.

Что необходимо для предварительного подбора ПРОМИЗОЛ?

Желательно предоставить чертёж или фотографию конструкции, профиль и толщину металла, требуемый предел огнестойкости, схему расположения элемента и условия эксплуатации.

Пассивная огнезащита — последний барьер между локальным пожаром и развитием аварии

На топливном терминале важно не просто выполнить нормативное требование к отдельной металлической конструкции. Необходимо понимать, какую функцию этот элемент выполняет в технологической системе и что произойдёт при его разрушении.

ПРОМИЗОЛ может использоваться для разработки конструктивных решений огнезащиты критических металлических элементов, противопожарных проходок и деформационных узлов в пределах подтверждённой области применения конкретной системы.

Инженерный принцип: защищать не максимальное количество металла, а сохранять те конструкции, от которых зависит локализация аварии и устойчивость объекта.
