01
Проектная глубина установки
Барьер устанавливается в тело строительной конструкции с соблюдением предусмотренной проектом глубины заделки и необходимых технологических зазоров.
PROMIZOL-PRO
Огнезащита деформационных швов, проёмов и примыканий
Для огнестойкой заделки швов и примыканий в составе строительных конструкций, работающих в условиях знакопеременной деформации.
Деформационно-независимая система100% заводская готовностьСейсмостойкость до 9 баллов
240минут огнестойкости EI
25%растяжение и сдвиг по ГОСТ
50%сжатие по ГОСТ Р 70446-2022
30+лет атмосферной стойкости

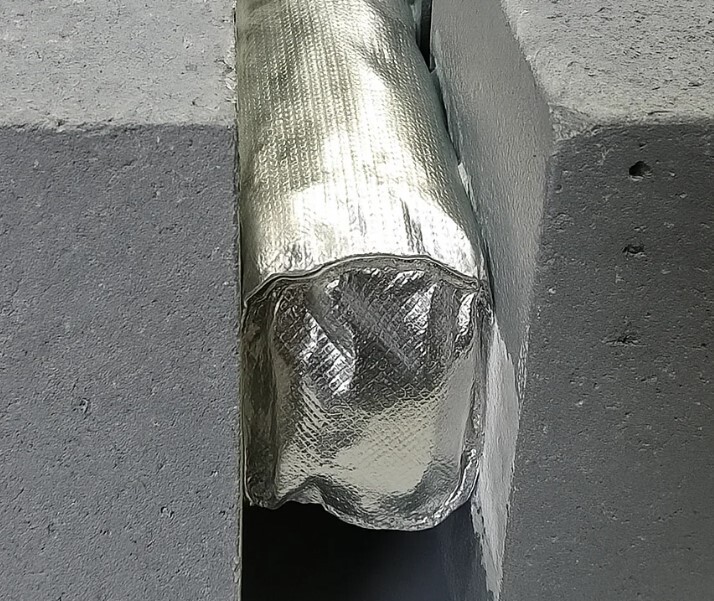

Противопожарный барьер
ПРОМИЗОЛ-ШОВ-Ш150/240
Негорючий огнезащитный шнур для герметизации деформационных швов в строительных конструкциях зданий и сооружений.
- Класс деформационно-независимых материалов 100% заводской готовности.
- Защита от огня, теплового излучения и продуктов горения через швы, проёмы и примыкания.
- Негорючий упругий заполнитель с большой длиной волокон.
- Оболочка для клее-механической фиксации.
Номенклатура
Подбор по ширине шва
| Артикул | Номенклатура | Ширина шва, мм | Диаметр барьера, мм |
|---|---|---|---|
| А23.99.19-005-1/1 | Ш150/240-28 | 20 | 28 |
| А23.99.19-005-2/1 | Ш150/240-51 | 30 | 51 |
| А23.99.19-005-3/1 | Ш150/240-60 | 40 | 60 |
| А23.99.19-005-4/1 | Ш150/240-80 | 50 | 80 |
| А23.99.19-005-5/1 | Ш150/240-90 | 60 | 90 |
| А23.99.19-005-6/1 | Ш150/240-98 | 65 | 98 |
| А23.99.19-005-7/1 | Ш150/240-105 | 70 | 105 |
| А23.99.19-005-8/1 | Ш150/240-112 | 80 | 112 |
| А23.99.19-005-9/1 | Ш150/240-126 | 90 | 126 |
| А23.99.19-005-10/1 | Ш150/240-140 | 100 | 140 |
| А23.99.19-005-12/1 | Ш150/240-168 | 120 | 168 |
| А23.99.19-005-13/1 | Ш150/240-168/168 | 120 | 168/168 |
| А23.99.19-005-14/1 | Ш150/240-300/200 | 200 | 300/200 |
Технические характеристики
Показатели Ш150/240
EI 240
Огнестойкость в составе деформационного шва.
>25%
Растяжение и сдвиг по ГОСТ Р 70446-2022.
30+ лет
Устойчивость к атмосферным воздействиям.
50%
Сжатие по ГОСТ Р 70446-2022.
9 баллов
Сейсмостойкость системы.
20–100 мм
Типовая ширина деформационного шва.

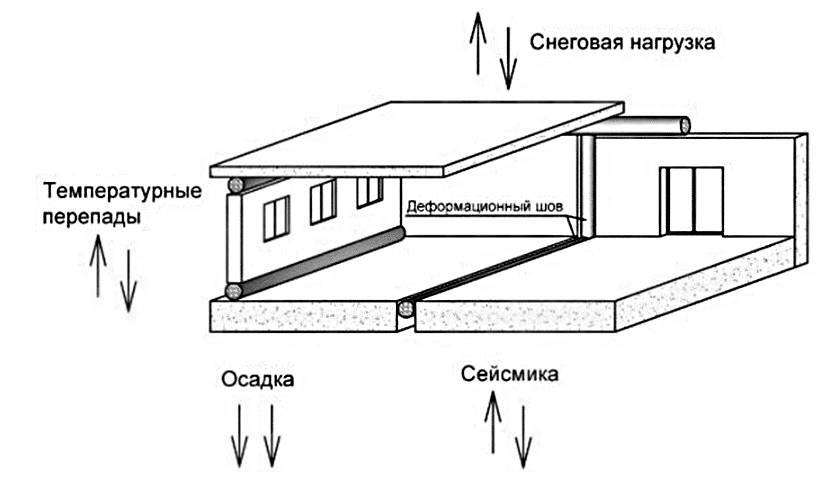

Работа конструкции
Компенсация деформации без трещин
Температурные
Пронизывают сооружение от пола до кровли, не затрагивая фундамент.
Осадочные
Разделяют здание по всей высоте — от фундамента до крыши.
Усадочные
Используются в монолитном строительстве при неравномерном твердении бетона.
Антисейсмические
Применяются в сейсмически активных регионах.
Возможности
Готовая система для сложных условий
100% заводская готовность
Сейсмостойкость и стойкость к деформации до 9 баллов
Совместимость с системами пожаротушения
Минимальная подготовка поверхности
Оптимальный расход материалов
Высокая ремонтопригодность

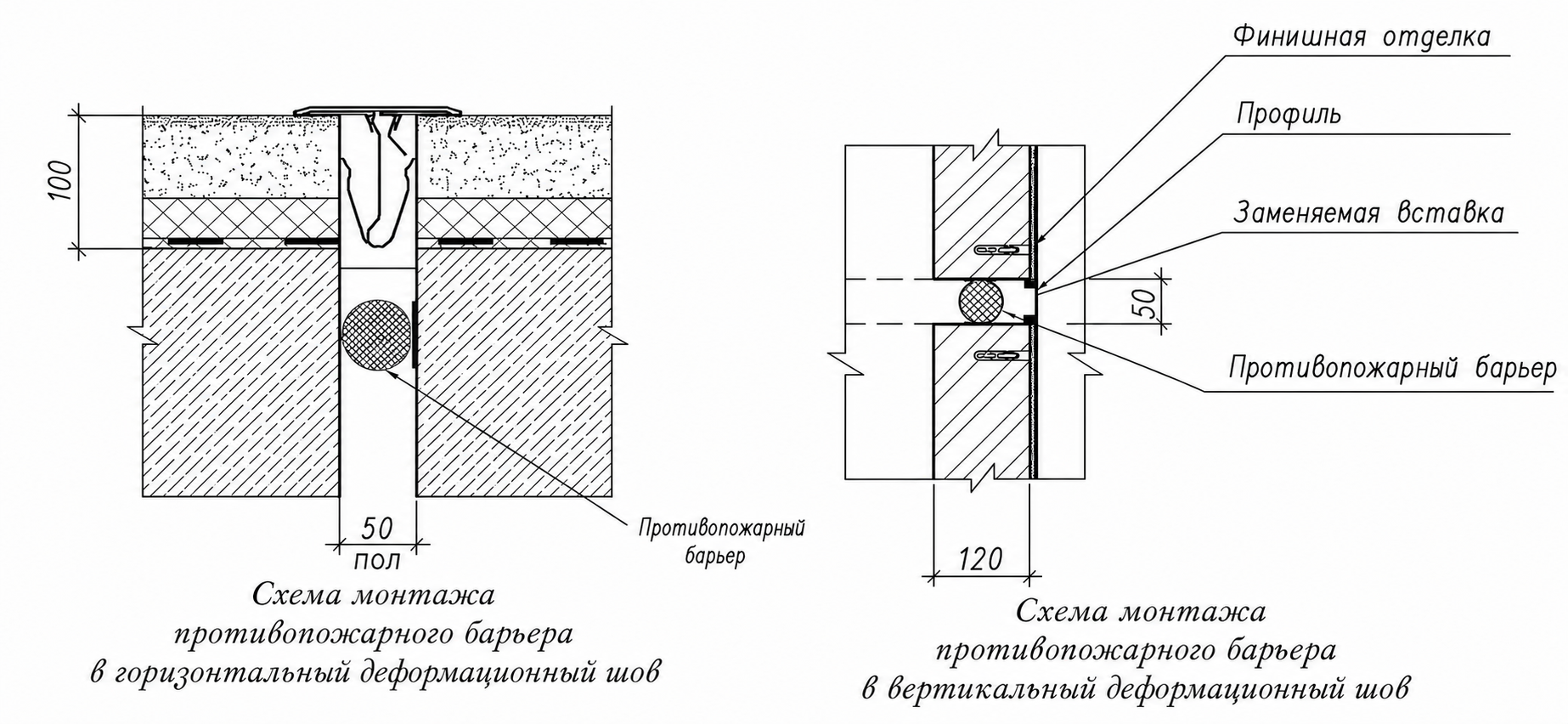

Монтаж системы
Монтаж: ключевые принципы
Надёжность огнезащиты зависит от соблюдения проектной глубины установки, непрерывности противопожарного барьера и правильного оформления всех соединений.
02
Непрерывное сопряжение
Секции барьера герметично соединяются по всей длине шва. Разрывы и неплотные участки, способные стать путём распространения огня и дыма, не допускаются.
03
Комплектные материалы
Для фиксации и оформления стыков применяются материалы, предусмотренные системой: огнезащитный клей и сетка. Это исключает образование потенциально слабых участков.
04
Контроль при эксплуатации
Барьер остаётся доступным для визуального контроля. Рекомендуется ежегодно проверять его целостность, состояние соединений и отсутствие повреждений.
Области применения
Какие швы защищает ПРОМИЗОЛ
Переменная снеговая нагрузка
Перемещения 50–200 мм: ангары, кинотеатры, ТЦ, спортивные, складские и производственные объекты.
Кабельные короба
В местах пересечения короба с деформационным швом здания.
Ветровая нагрузка
Швы 40–200 мм в примыканиях перекрытий к внешнему остеклению.
Термошвы
Типовая ширина от 20 до 100 мм.
Чаши бассейнов
Деформационные швы и примыкания конструкций.
Антисейсмические швы
Типовая ширина от 100 до 800 мм.
Нефтехранилища
Примыкания плит ограждений при риске углеводородного пожара розлива.
Вибрационные швы
Отсеки с мощными агрегатами и механизмами, передающими вибрацию конструкциям.
Линейные швы
Швы шириной 20–30 мм между стенами и перекрытиями помещений.
Хранилища ОЯТ
Швы и примыкания между плитами входа в хранилища отработанного ядерного топлива.
Инженерные шахты
Примыкания шахт лифтов, мусоропроводов и каналов вентиляции.
Швы 110–1000 мм

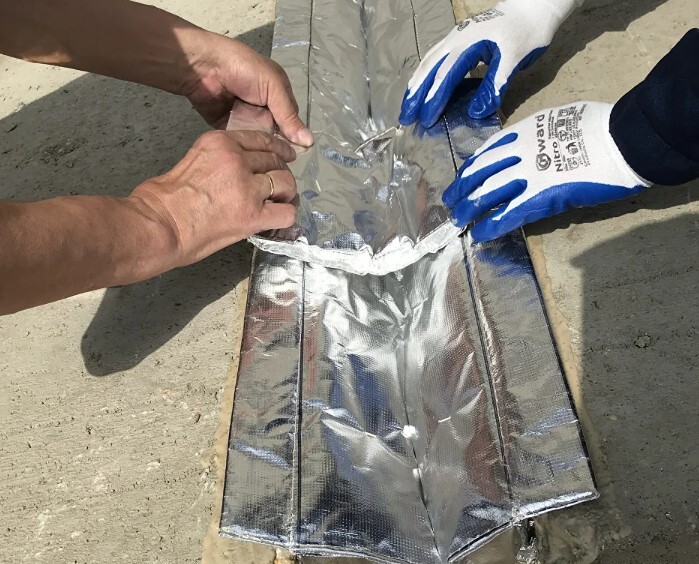

Деформационные подушки П150/240
Предназначены для защиты от проникновения огня, лучистой энергии и продуктов горения через деформационные швы, проёмы и примыкания противопожарных отсеков.
ТУ 23.99.19-009-16223937-2017.
Деформационно-независимый барьер в оболочке из негорючих материалов выдерживает знакопеременные механические нагрузки.
Практические результаты
Объекты и нормативное соответствие
Сочи-Плаза
EI 240 при постоянных знакопеременных нагрузках и возможности расширения сейсмического шва не менее 150%.
Перинатальный центр в Барнауле
EI 240 при постоянных знакопеременных нагрузках.
Соответствует требованиям
- Федерального закона №123-ФЗ.
- СП 2.13130.2020, раздел 5.2.
- ГОСТ Р 70446-2022.
- Независимая экспертиза ФГУ ВНИИПО МЧС России.
Испытания

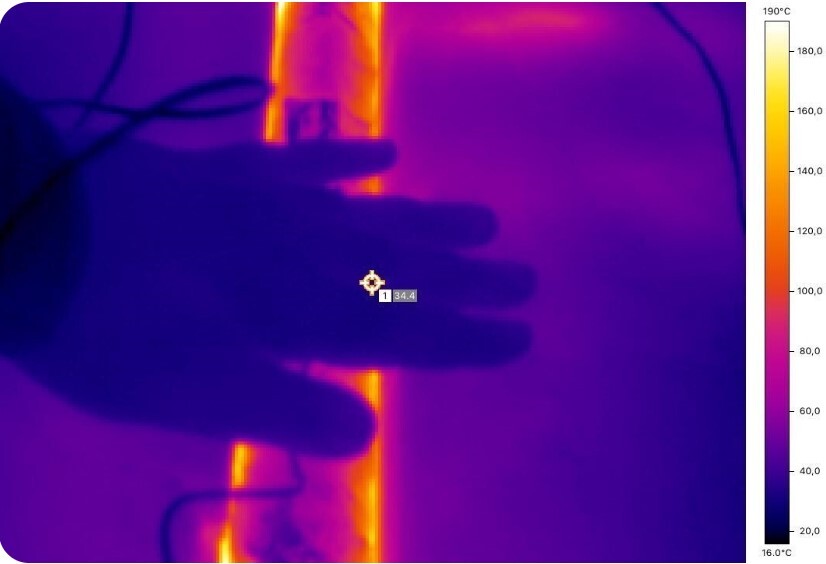

Термограмма после 240 минут
Подтверждённая огнестойкость
При расширении шва на 25% и сдвиге на 25% огнестойкость конструкции составила EI 240. Термограмма демонстрирует отсутствие опасных температурных воздействий на открытые участки кожи.
Сертификация
Собственные разработки и патентная защита
Доверие рынка
Лидеры рынка выбирают ПРОМИЗОЛ
Инженерный подбор
Подберём барьер под ширину и подвижку шва
Направьте ширину шва, диапазон перемещений, ориентацию и требуемый предел огнестойкости.
