Пути эвакуации
Межквартирные коридоры, лифтовые холлы, безопасные зоны и другие общие помещения здания.
ПРОМИЗОЛ · серия ФРП
Огнезащита фреонопроводов до EI 180
Конструктивная система «ПРОМИЗОЛ-МИКС-ПРОПЛЕЙТ» для защиты фреонопроводов на путях эвакуации, в инженерных шахтах и местах пересечения противопожарных преград.
Обогрев с 3 или 4 сторон Класс пожарной опасности КМ0 (НГ) ТУ 23.99.19-017-16223937-2023 Срок службы не менее 25 лет
EI 180 предел огнестойкости системы
КМ0 класс пожарной опасности, группа НГ
9 баллов сейсмоустойчивости
25+ лет эксплуатации
Назначение системы
Противопожарный барьер для инженерных трасс
Серия ФРП предназначена для повышения огнестойкости фреонопроводов, которые проходят через общие зоны здания и должны сохранять целостность и теплоизолирующую способность при пожаре.
Противопожарные преграды
Участки пересечения стен и перекрытий, где требуется восстановление нормируемого предела огнестойкости.
Общие инженерные шахты
Совместная прокладка фреонопроводов с другими коммуникациями в многоэтажных зданиях.

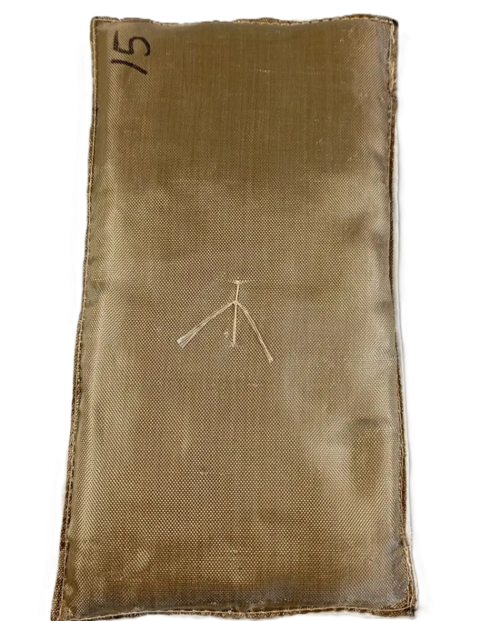

Конструктивная огнезащита

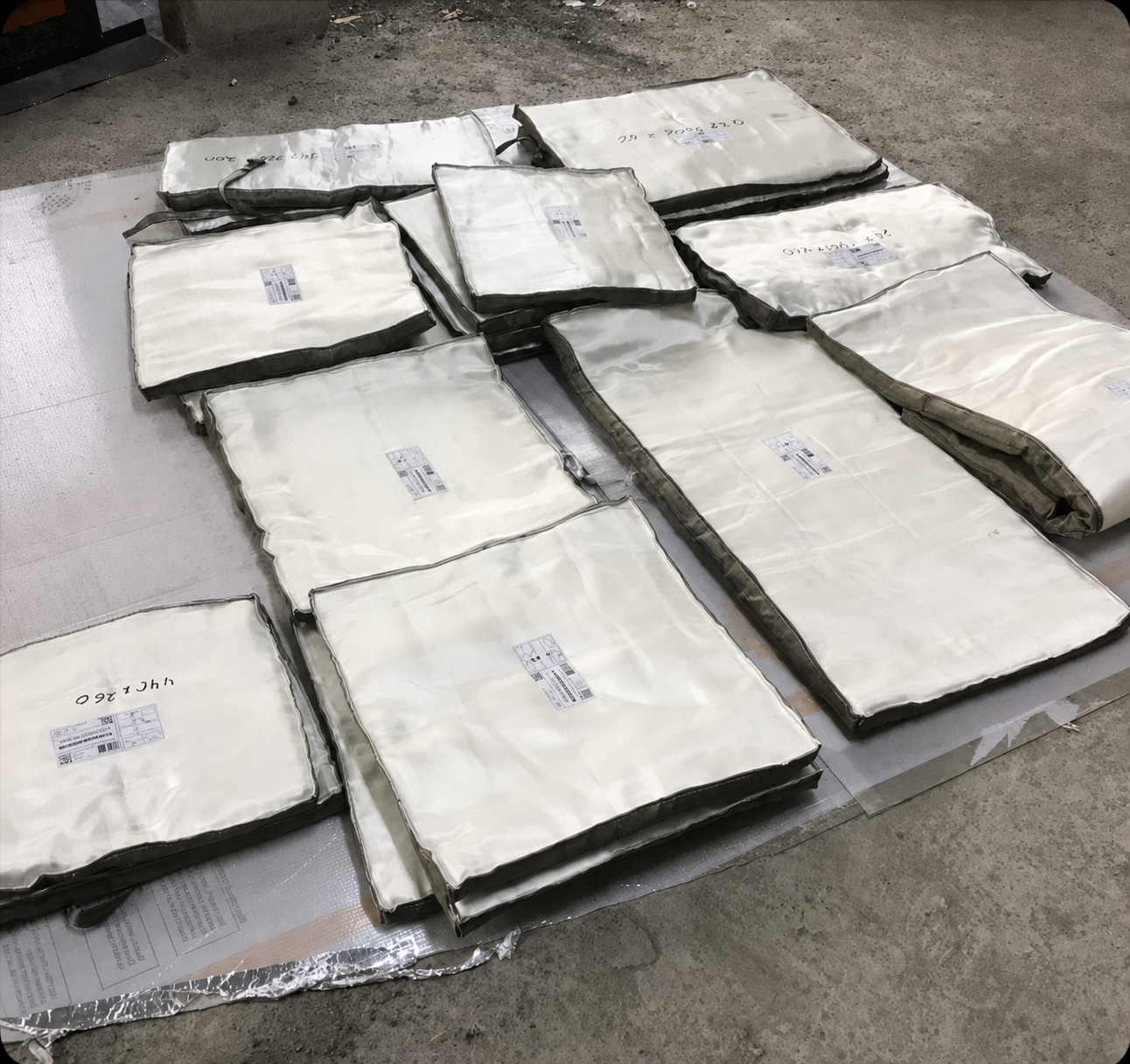

ПРОМИЗОЛ-МИКС-ПРОПЛЕЙТ серии ФРП
Многослойная гибкая система
Запатентованное огнезащитное покрытие на основе керамического волокна выполняет функцию теплоизолирующего противопожарного барьера.
Изделия выполняются с учётом размеров, конфигурации и способа крепления защищаемых участков трассы. Гибкость покрытия позволяет защищать как прямолинейные, так и сложные объёмные элементы.
- фреонопроводы систем кондиционирования и холодоснабжения;
- трубопроводы других инженерных систем и коммуникаций;
- участки с огневым воздействием с трёх или четырёх сторон;
- трассы сложной формы и нестандартной конфигурации.
Свойства покрытия
Адаптация под форму защищаемой трассы
Покрытие может выпускаться в рулонном исполнении или изготавливаться непосредственно по форме и размерам защищаемого элемента. Это упрощает работу с отводами, соединениями, узлами крепления и участками ограниченного доступа.
Сухой монтаж
Установка выполняется без мокрых процессов на стальные, железобетонные и каменные конструкции.
Без асбеста
В составе покрытия отсутствует асбест; используются негорючие волокнистые материалы.
Стойкость к среде
Материал устойчив к появлению плесени, грибка и воздействию многих химически агрессивных веществ.
Доступ для осмотра
Система допускает демонтаж и повторный монтаж для контроля ответственных участков трассы.
Характеристики
Проектные параметры системы
Огнестойкость
До EI 180 в зависимости от исполнения системы.
Толщина покрытия
Диапазон исполнения 8–50 мм; итоговый расчёт выполняется по проекту.
Негорючесть
Материал относится к группе негорючих.
Сейсмостойкость
Возможность применения в районах с сейсмичностью до 9 баллов.
Срок эксплуатации
Не менее 25 лет при соблюдении условий применения.
Схемы монтажа
Защита при огневом воздействии с трёх или четырёх сторон.
Огневые испытания
Толщина системы под требуемый предел EI
Эффективность покрытия подтверждена огневыми испытаниями. Конкретное исполнение подбирается по требуемому пределу огнестойкости, конфигурации трассы и условиям обогрева.
| Исполнение | Толщина системы, мм | Предел огнестойкости |
|---|---|---|
| Вариант 1 | 30 | EI 60 |
| Вариант 2 | 60 | EI 120 |
| Вариант 3 | 80 | EI 180 |
Важно: окончательная толщина и схема крепления определяются проектным решением для конкретного объекта.
Варианты установки

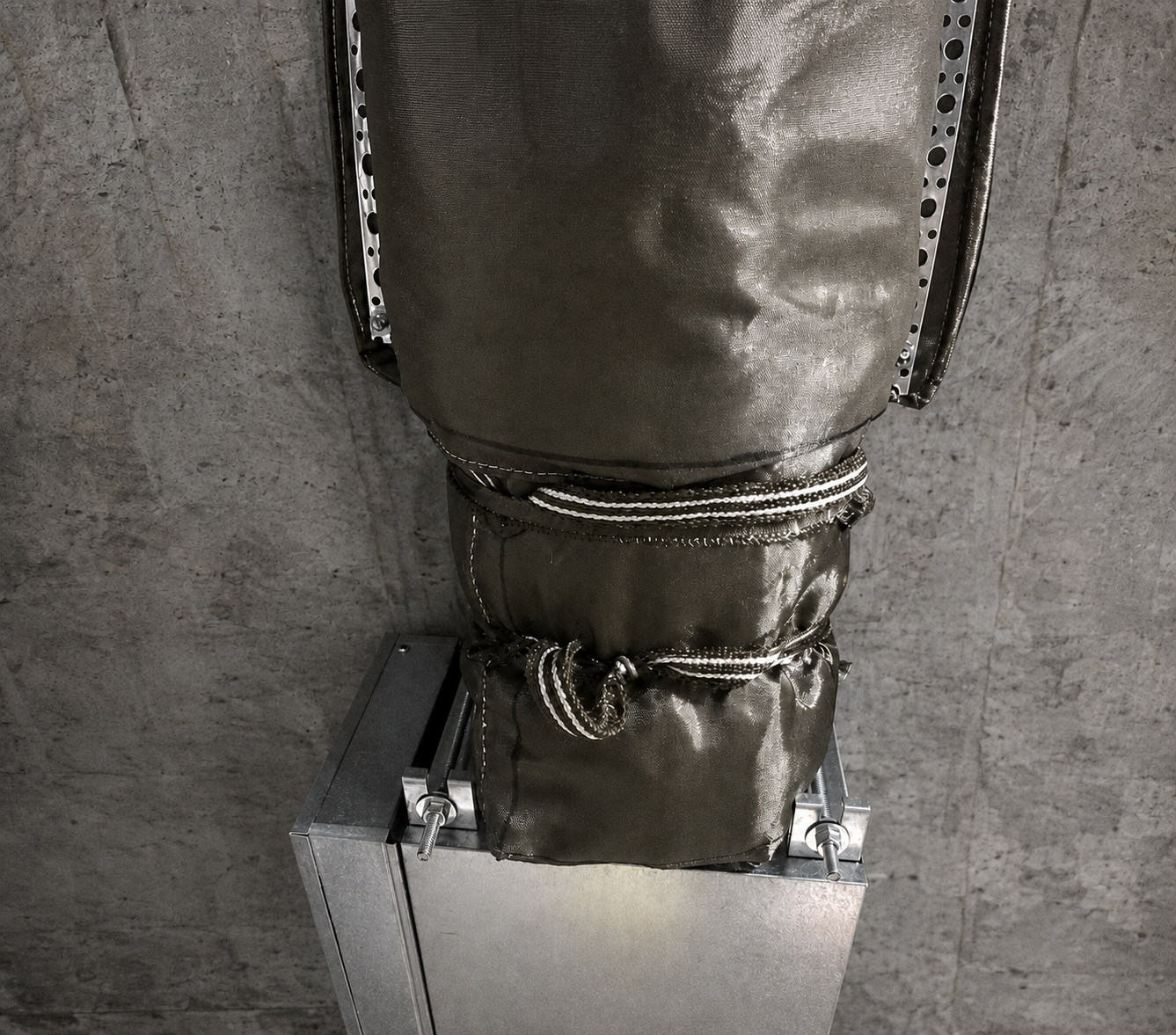

Монтаж при обогреве с трёх или четырёх сторон
Обогрев с четырёх сторон
Покрытие полностью оборачивается вокруг линий фреонопровода и фиксируется тканными хомутными лентами. Формируется замкнутый огнезащитный контур по всей длине защищаемого участка.
Обогрев с трёх сторон
Покрытие прижимается к бетонному перекрытию и фиксируется металлическими монтажными лентами. Перекрытие становится четвёртой стороной защищаемого контура.
Проектирование
Когда требуется защита фреонопроводов
Транзитная прокладка
Трасса проходит через межквартирные коридоры, лифтовые холлы, пожаробезопасные зоны или помещения, которые она не обслуживает.
Пересечение преград
Фреонопровод пересекает противопожарные стены или перекрытия, предел огнестойкости которых необходимо восстановить.
Инженерные шахты
Коммуникации проложены в общих шахтах многоэтажного здания совместно с другими инженерными системами.

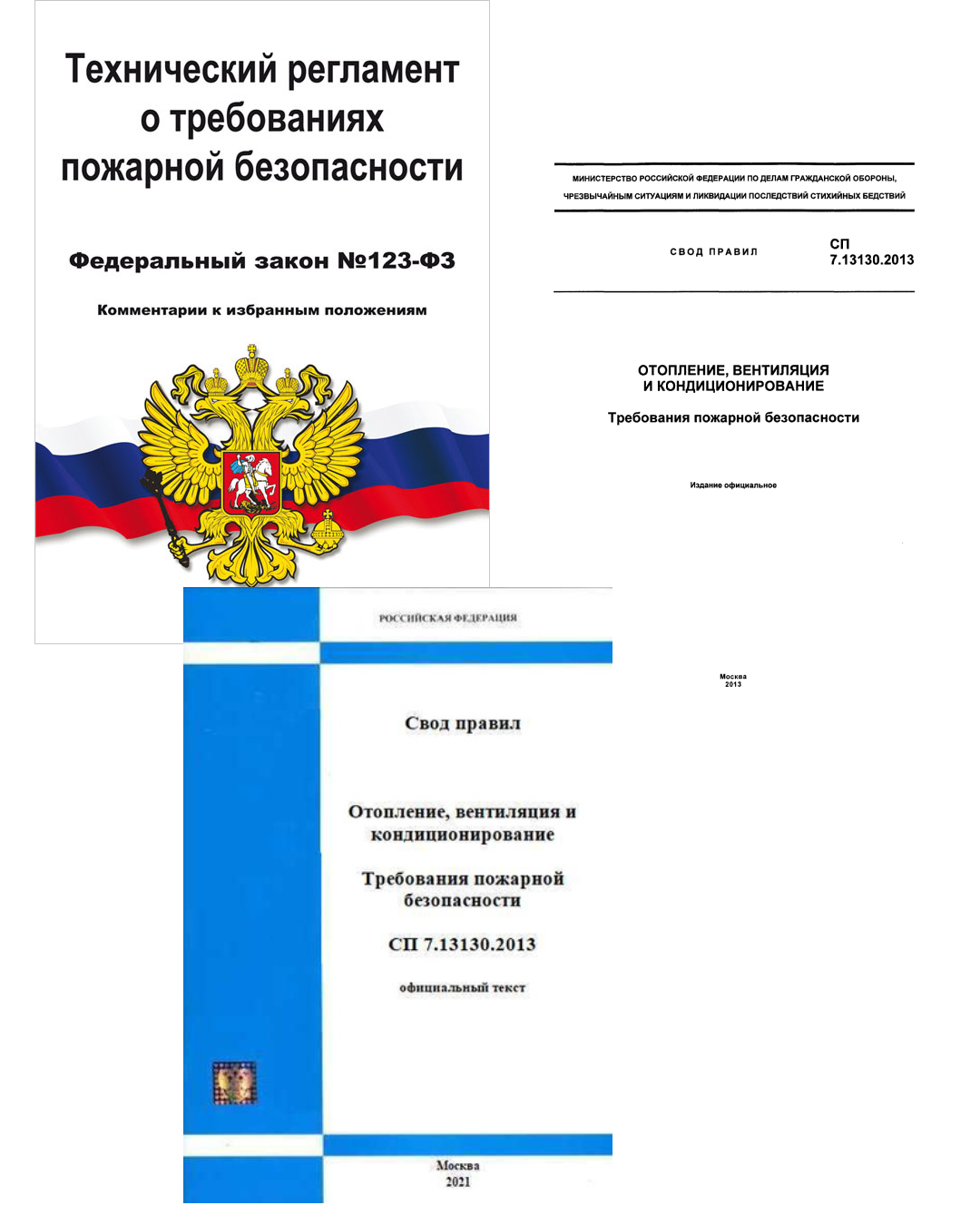

Нормативная база
Требования пожарной безопасности
Решение по огнезащите и способ его монтажа должны быть отражены в проектной документации с учётом назначения здания, маршрута прокладки трассы и требуемого предела огнестойкости.
- Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
- ТУ 23.99.19-017-16223937-2023 на покрытие «ПРОМИЗОЛ-МИКС-ПРОПЛЕЙТ».
Пожарные риски
Что происходит с незащищённой трассой при пожаре
Огнезащита ограничивает нагрев коммуникаций и помогает сохранить целостность противопожарного контура в критический период эвакуации.
Опасные продукты разложения
При интенсивном нагреве отдельные хладагенты могут разлагаться с образованием токсичных и коррозионно-активных соединений.
Снижение кислорода
Утечка хладагента в закрытом помещении способна вытеснять воздух и создавать опасные условия для людей.
Разгерметизация системы
Повреждение трубопровода нарушает работу систем кондиционирования и холодоснабжения и усложняет ликвидацию последствий пожара.
Нарушение преграды
Незащищённая инженерная трасса может стать путём распространения огня, дыма и высокой температуры между помещениями.
Инженерный подбор
Подберём огнезащиту под конфигурацию вашей трассы
Направьте схему прокладки фреонопроводов, размеры трассы, вариант обогрева и требуемый предел EI. Подготовим рекомендации по толщине покрытия и способу крепления.
