Изолировать горячую поверхность — но не потерять доступ
При ремонте или ревизии обслуживаемого узла теплоизоляционный контур приходится вскрывать. Чем меньше при этом затрагивается соседняя изоляция, тем проще последующее восстановление.
ПРОМИЗОЛ · судостроение
Съёмная теплоизоляция фланцев, арматуры и оборудования на судах
Конструктивный подход к защите горячих обслуживаемых узлов, где теплоизоляция должна не только снижать температуру поверхности, но и сохранять возможность осмотра, обслуживания, ремонта и повторного монтажа.

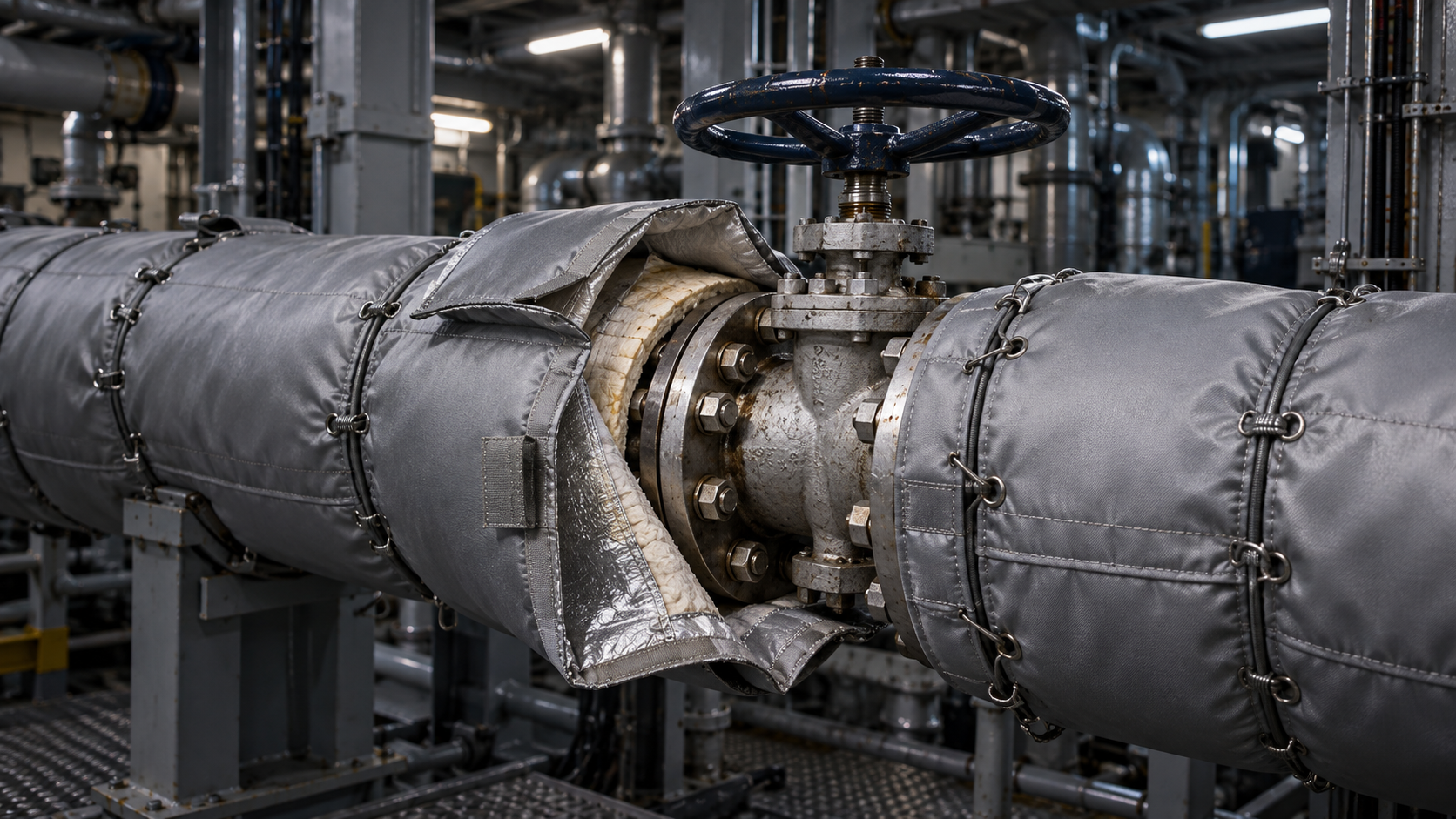

обслуживаемый узел · защитная оболочка частично демонтирована
01
Эксплуатационная задача
Теплоизоляция не должна превращать обслуживаемый узел в закрытую конструкцию
Фланцевые соединения, клапаны, компенсаторы и отдельные элементы оборудования требуют периодического осмотра и доступа. Поэтому способ теплоизоляции таких зон следует рассматривать вместе с будущей эксплуатацией оборудования.
Контроль соединения, крепежа и состояния оборудования.
Доступ к клапану, приводу, сальнику или фланцу.
Демонтаж элемента без разрушения всей линии изоляции.
Возврат защитного контура после завершения работ.
02
Типовые узлы
Где особенно важна съёмная конструкция
Чем чаще узел необходимо осматривать, регулировать или разбирать, тем важнее заранее предусмотреть способ локального доступа к защищаемому оборудованию.
01
Фланцевые соединения
Болтовые соединения, которые необходимо контролировать, подтягивать, разбирать или заменять при ремонте.
02
Клапаны и арматура
Корпуса клапанов, запорная и регулирующая арматура, требующая периодического обслуживания.
03
Компенсаторы
Участки трубопроводов, где необходимо учитывать температурные и эксплуатационные перемещения.
04
Насосы и оборудование
Нагретые корпуса и отдельные элементы оборудования, требующие технического доступа.
05
Выпускные системы
Соединения и отдельные элементы газоходов и выпускных линий, работающие при высокой температуре.
06
Ревизионные зоны
Участки, которые проектировщик или эксплуатационная служба заранее определяет как обслуживаемые.
03
Конструкция узла
Съёмный участок проектируется как отдельная часть защитного контура
Конкретное исполнение зависит от температуры, геометрии, назначения оборудования, условий эксплуатации и требований проекта.
01
Горячий узел
Фланец, клапан, оборудование или соединение.
02
Теплоизоляция
Материал и толщина определяются условиями задачи.
03
Защитная оболочка
Формирует наружный конструктивный контур.
04
Разъёмное крепление
Обеспечивает возможность локального демонтажа.
05
Повторный монтаж
Защитный участок возвращается после работ.
Инженерный принцип
Защитить — открыть — обслужить — восстановить
Для обслуживаемого судового оборудования ремонтопригодность может рассматриваться не как дополнительная опция, а как исходное условие проектирования теплоизоляционной конструкции.
04
Исходные условия
Что необходимо учитывать при разработке съёмного узла
T°
Рабочая температура
Влияет на выбор материала, толщину теплоизоляции и конструкцию наружного слоя.
GEO
Геометрия
Диаметр трубопровода, размеры фланцев, положение привода, арматуры и соседних элементов.
MOV
Перемещения
Вибрация, температурное расширение и эксплуатационные перемещения.
SRV
Обслуживание
Какой участок должен открываться и какие элементы необходимо оставить доступными.
FIRE RISK
Горячий узел оценивается не только по температуре
01
Температура поверхности
02
Возможность утечки топлива
или масла
03
Расположение узла
относительно оборудования
04
Разъёмные соединения
и необходимость обслуживания
Если нагретая поверхность находится в зоне возможного попадания горючей жидкости, конструкция изоляции рассматривается не только как теплотехнический слой, но и как элемент снижения пожарного риска.
В требованиях РМРС для отдельных поверхностей
используется порог 220 °C
в контексте возможного попадания топлива.
05
Жизненный цикл
Изоляция работает не только до первого ремонта
Для судоремонта и модернизации важно заранее понимать, что произойдёт с защитной конструкцией при доступе к оборудованию.
01
Эксплуатация
Узел работает в штатном режиме.
02
Открытие
Демонтируется только нужный участок.
03
Осмотр
Получен доступ к соединению.
04
Ремонт
Выполняются необходимые работы.
05
Восстановление
Защитный контур собирается обратно.
06
ПРОМИЗОЛ
Технологическая база для разработки съёмных конструкций
В судовом направлении используются инженерные принципы конструктивной защиты и опыт работы с теплоизоляционными материалами. Конкретное решение разрабатывается под определённый узел.
Формирование оболочки под геометрию узла
Возможность проектирования защитного элемента вокруг конкретного фланца, клапана или другого оборудования.
Локальная съёмность
Защитная конструкция может разрабатываться таким образом, чтобы обслуживаемая часть демонтировалась отдельно.
Работа со сложной геометрией
Разработка элементов для арматуры, отводов, фланцев и других пространственно сложных поверхностей.
Восстановление после доступа
Конструкция рассматривается с учётом повторной сборки после обслуживания оборудования.
Статус судового направления.
ПРОМИЗОЛ рассматривается
как технологическая основа
для разработки отдельных
конструктивных решений.
Применимость конкретного узла
определяется проектом судна,
требованиями классификационного общества
и необходимой процедурой испытаний
и одобрения.
07
Проектирование
От фотографии узла до конструктивного решения
Исходные данные
Фото, чертёж, размеры и назначение.
Температура
Рабочий режим и условия эксплуатации.
Доступ
Определяется обслуживаемая зона.
Конструкция
Материал, толщина, оболочка и крепление.
Подтверждение
Определяется необходимая процедура согласования и испытаний.
Техническая проработка
Направьте фланец, клапан или другой горячий узел
По исходным данным можно предварительно оценить возможность разработки съёмной теплоизоляционной конструкции под конкретное оборудование.
Направить узел на оценку
Материал описывает направление
инженерной разработки.
Наличие строительных характеристик
существующих систем ПРОМИЗОЛ
само по себе не является подтверждением
судового одобрения конкретного решения.
