Огнезащита стальных конструкций

Огнезащита металлоконструкций: выбор системы, расчёт и R60–R240

Подбор огнезащиты колонн, балок, ферм, несущих каркасов и технологических металлоконструкций с учётом требуемого предела огнестойкости, приведённой толщины металла, условий эксплуатации и технологии монтажа.

Выберите требуемый предел огнестойкости
R60 R90 R120 R150 R180 R240
✓
Расчёт по приведённой толщине металла
✓
Сравнение способов огнезащиты
✓
Подбор решения по КМ / КМД
✓
Узлы и документы для проектирования
Рассчитать решение по КМ / КМД Сравнить способы огнезащиты
Подбор огнезащиты
4 параметра

Материал выбирают после расчёта конструкции, а не наоборот

01
Требуемый предел огнестойкости

R60, R90, R120, R150, R180 или R240.

02
Приведённая толщина металла

Геометрия профиля и обогреваемый периметр конструкции.

03
Условия эксплуатации

Помещение, улица, влажность, температура, вибрации и деформации.

04
Ограничения монтажа

Доступ, действующий объект, существующее покрытие и возможность остановки работ.

Результат После этих четырёх параметров уже можно предметно сравнивать краску, штукатурные, плитные и конструктивные системы.
Выбор системы Краска или конструктивная огнезащита? Расчёт Как определить приведённую толщину металла? Стоимость От чего зависит цена за м²? Проектировщику Какие узлы и документы нужны?
1

Как выбрать огнезащиту металлоконструкций

Корректный выбор начинается не с торговой марки. Сначала определяются требования к конструкции, затем её геометрия и условия работы, после чего становится понятно, какие способы огнезащиты вообще допустимо рассматривать.

01
Шаг 1

Требуемый R

Определяется требуемый предел огнестойкости несущей конструкции: R60, R90, R120, R150, R180 или R240.

Вопрос: сколько времени конструкция должна сохранять несущую способность?
02
Шаг 2

Приведённая толщина

Учитываются площадь сечения металлического профиля и периметр его поверхности, подвергающейся огневому воздействию.

Вопрос: насколько быстро конкретный профиль будет прогреваться?
03
Шаг 3

Эксплуатация

Учитываются температура, влажность, воздействие среды, вибрации, возможные деформации и режим работы объекта.

Вопрос: в каких условиях система должна сохранять свои свойства?
04
Шаг 4

Ограничения монтажа

Проверяются доступ к конструкции, состояние поверхности, существующее покрытие, сроки и возможность остановки объекта.

Вопрос: можно ли выбранную систему реально смонтировать?
05
Шаг 5

Допустимая технология

Только после предыдущих этапов сравниваются краски, штукатурные, плитные и конструктивные системы.

Результат: остаются решения, подходящие конкретному объекту.
Почему порядок важен

Одинаковый R ещё не означает одинаковое решение

Две металлоконструкции с одинаковым требованием R120 могут иметь разную геометрию, различную скорость прогрева, разные условия эксплуатации и совершенно разные ограничения по монтажу. Поэтому одного значения огнестойкости для выбора системы недостаточно.

Инженерная последовательность выбора
R
→
ПТМ
→
Среда
→
Монтаж
→
Система

Такой порядок позволяет сначала отсеять решения, которые формально имеют нужный предел огнестойкости, но не подходят по конструкции, условиям применения или технологии выполнения работ.

Что происходит после проверки исходных условий Не рейтинг материалов, а фильтр применимости
Технология
Когда может рассматриваться
Что требует проверки
Вспучивающиеся покрытия
Когда важна малая масса и сохранение геометрии металла

Часто применяются для открытых металлических конструкций при подходящих условиях эксплуатации и требуемом R.

Поверхность и технология нанесения

Подготовка металла, совместимость грунта, условия нанесения, толщина покрытия и область применения системы.

Штукатурные составы
Для массивных конструкций и значительных объёмов работ

Могут использоваться там, где внешний вид металлического профиля не является определяющим фактором.

Масса и условия выполнения работ

Подготовка основания, технология нанесения, армирование, толщина слоя и эксплуатационные воздействия.

Плитные и облицовочные системы
Когда требуется конструктивная защита

Формируют вокруг металлоконструкции самостоятельную защитную оболочку с заданной конфигурацией.

Пространство, масса и крепления

Размер оболочки, узлы фиксации, примыкания, нагрузка и доступ к металлу после монтажа.

Конструктивные системы ПРОМИЗОЛ
Когда важны монтаж и последующая эксплуатация

Особенно интересны для реконструкции, действующих объектов и задач, где требуется сохранить возможность локального доступа к металлоконструкции.

Конкретный узел и подтверждённая область применения

Требуемый R, приведённая толщина, схема монтажа, условия эксплуатации и документация соответствующей системы ПРОМИЗОЛ.

Главное Не существует одной лучшей огнезащиты для всех металлоконструкций

Есть решение, которое лучше соответствует конкретной задаче

Поэтому сравнивать системы только по цене материала или заявленному R некорректно. Сначала необходимо определить инженерные ограничения, а затем сравнивать допустимые варианты по монтажу, стоимости, эксплуатации и подтверждающей документации.

2

Приведённая толщина металла: почему два профиля с одинаковым R требуют разного расчёта

Приведённая толщина металла — один из основных параметров при расчёте огнезащиты стальной конструкции. Она учитывает не только количество металла в сечении, но и размер поверхности, через которую профиль воспринимает тепловое воздействие.

Приведённая толщина металла
δпр = S P
результат выражается в мм

Что входит в расчёт

S
Площадь поперечного сечения профиля

Характеризует количество металла в рассматриваемом сечении.

P
Обогреваемый периметр

Часть периметра сечения, через которую конструкция подвергается тепловому воздействию при пожаре.

δ
Отношение S к P

Чем меньше это отношение, тем больше нагреваемая поверхность приходится на единицу сечения металла.

Что на самом деле означает «тонкий» и «массивный»

Для огнестойкости важен не внешний размер профиля, а соотношение металла и обогреваемой поверхности

Ниже показаны два условных двутавровых сечения с сопоставимыми внешними габаритами. Это не сортамент конкретных балок и не расчётное значение ПТМ, а иллюстрация физической зависимости S/P: увеличение площади металлического сечения при сопоставимом обогреваемом периметре увеличивает приведённую толщину.

Малое значение ПТМ

Меньше металла относительно обогреваемого периметра

↓ ↑ → ←
Площадь сечения S относительно меньше
Обогреваемый периметр P относительно велик
S / P меньше
При одинаковых условиях пожара такой профиль обычно нагревается быстрее, поскольку на единицу металла приходится большая обогреваемая поверхность.
S / P
Большее значение ПТМ

Больше металла относительно обогреваемого периметра

↓ ↑ → ←
Площадь сечения S относительно больше
Обогреваемый периметр P сопоставим
S / P больше
У профиля выше тепловая инерция: одинаковый тепловой поток распределяется на большую массу металла, поэтому рост температуры происходит медленнее.
Важный нюанс

Один и тот же профиль может иметь разную ПТМ при разном обогреваемом периметре

Если часть поверхности металлического элемента закрыта плитой перекрытия или иным конструктивным элементом, в расчёт обогреваемого периметра входит только соответствующая условиям огневого воздействия часть поверхности. Поэтому схема обогрева должна определяться для конкретного узла.

Условно: обогрев с 4 сторон
↓ ↑ → ←

В расчёт входит больший обогреваемый периметр. При неизменной площади сечения значение S/P уменьшается.

Условно: балка под перекрытием
↑ → ←

При меньшем обогреваемом периметре для того же сечения отношение S/P становится больше. Конкретное значение определяется расчётом.

5,8 мм нормативно значимая граница

Для несущих стальных конструкций зданий I и II степеней огнестойкости ПТМ влияет и на допустимый способ защиты

СП 2.13130.2020 устанавливает: если приведённая толщина металла несущей стальной конструкции составляет менее 5,8 мм, при применении средств огнезащиты должна использоваться конструктивная огнезащита или комбинированный способ. Поэтому ПТМ — это не только параметр расчёта толщины, но в определённых случаях и критерий выбора технологии.

Что необходимо для реального расчёта

Недостаточно написать «балка R120». Для подбора огнезащиты нужны сортамент или геометрия профиля, схема обогрева, требуемый предел огнестойкости и конструктивный узел. По этим данным определяется ПТМ, после чего параметры сопоставляются с подтверждённой областью применения конкретной огнезащитной системы.

3

Способы огнезащиты металлоконструкций: что сравнивать кроме предела огнестойкости

Для стальных конструкций применяются разные типы огнезащитных систем. Выбор зависит не только от требуемого R, но и от приведённой толщины металла, условий эксплуатации, доступности поверхности, технологии выполнения работ и требований к дальнейшему обслуживанию конструкции.

Четыре основных подхода

Покрытие металла или создание отдельной защитной конструкции

Огнезащита может работать как покрытие, непосредственно связанное с поверхностью металла, либо как конструктивная система, формирующая вокруг элемента самостоятельный теплозащитный контур.

Нельзя выбирать технологию только по значению R. Одинаковый требуемый предел огнестойкости может быть обеспечен разными способами, но их требования к подготовке поверхности, монтажу и эксплуатации существенно различаются.

01

Вспучивающиеся покрытия

Наносятся непосредственно на подготовленную поверхность металла. При нагреве образуют теплоизолирующий вспученный слой.

покрытие поверхности
02

Штукатурные системы

Формируют вокруг поверхности металла более массивный теплоизоляционный слой, наносимый по предусмотренной технологии.

мокрый процесс
03

Плитные и облицовочные системы

Металлический элемент закрывается огнезащитной оболочкой из листовых или плитных материалов.

конструктивная оболочка
04

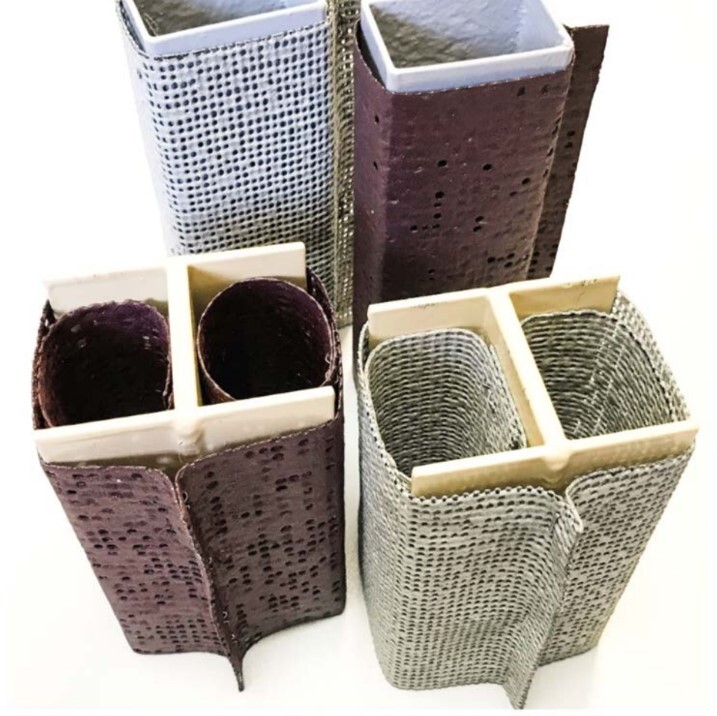

Конструктивные системы ПРОМИЗОЛ

Защита формируется механически и не требует нанесения основного огнезащитного слоя непосредственно на поверхность металла.

сухой механический монтаж
Инженерное сравнение Какие параметры стоит проверить до выбора технологии
Критерий
Вспучивающиеся покрытия
Штукатурные системы
Плитные системы
Конструктивные системы ПРОМИЗОЛ
Подготовка поверхности
Существенный технологический фактор
Зависит от конкретной системы и основания
Определяется способом крепления облицовки
Основной защитный материал не наносится непосредственно на металл
Характер монтажа
Нанесение покрытия в несколько технологических операций
Нанесение и формирование огнезащитного слоя
Раскрой и механический монтаж облицовки
Сухой механический монтаж элементов системы
Геометрия металлоконструкции
Сохраняет визуальную форму профиля
Увеличивает габарит защищённого элемента
Формирует внешнюю оболочку
Формируется защитная конструкция вокруг металла
Дополнительная масса
Обычно относительно небольшая
Требует учёта массы наносимого слоя
Требует учёта массы плит и креплений
Определяется выбранной системой и конструкцией узла
Доступ к металлу после монтажа
Доступ требует нарушения защитного покрытия
Требуется локальное вскрытие слоя
Зависит от конструкции облицовки
Возможен локальный доступ с последующим восстановлением участка
Действующий объект
Нужно учитывать подготовку, нанесение и условия производства работ
Нужно учитывать мокрые процессы и организацию зоны работ
Возможность зависит от доступа и схемы монтажа
Может применяться при организации работ без остановки деятельности объекта
Обследование и ремонт металла
Необходимо восстановление нарушенного покрытия
Необходимо восстановление локально удалённого слоя
Требуется демонтаж и восстановление части оболочки
Система рассчитана на локальный доступ к защищаемой конструкции
Когда сравнение особенно важно На новом объекте технологии можно адаптировать. На существующем — приходится адаптироваться к объекту.
01

Металл уже окрашен или имеет существующее защитное покрытие.

02

Производство или склад нельзя надолго останавливать.

03

Требуется периодический доступ к металлоконструкциям для обследования.

04

Конструкции испытывают эксплуатационные вибрации или деформации.

05

Монтаж выполняется в ограниченном пространстве или поэтапно.

06

Решение выбирается не только по стоимости строительства, но и по затратам дальнейшей эксплуатации.

Конструктивная огнезащита ПРОМИЗОЛ

Когда эксплуатационные ограничения становятся частью задачи

ПРОМИЗОЛ имеет смысл рассматривать там, где недостаточно обеспечить только требуемый предел огнестойкости. Важны также способ монтажа, состояние существующей поверхности, возможность выполнения работ на действующем объекте и последующий доступ к металлоконструкциям.

Огнестойкость систем R60–R240 в зависимости от выбранной системы и расчётного узла
Подробное руководство Конструктивная огнезащита металлоконструкций Сравнение технологий Огнезащитная краска или конструктивная защита Системы ПРОМИЗОЛ Решения для металлоконструкций R60–R240
Возможность применения любого способа огнезащиты определяется требованиями проекта, характеристиками конкретной системы, расчётными параметрами металлоконструкции и подтверждённой областью применения.
4

Огнезащита металлоконструкций R60–R240: что означает требуемый предел огнестойкости

Обозначение R показывает, сколько времени конструкция должна сохранять несущую способность при стандартном огневом воздействии в условиях установленного метода испытаний или расчёта. Но само значение R ещё не определяет материал и толщину огнезащитного слоя.

Что означает R

R60 — это не «60 минут огнезащиты», а требование к несущей конструкции

Число после буквы R характеризует нормативный временной интервал, в течение которого должна сохраняться несущая способность защищаемой конструкции в условиях пожара.

Один и тот же R120 не означает одинаковую толщину огнезащиты. Результат зависит от профиля, приведённой толщины металла, схемы обогрева и характеристик конкретной огнезащитной системы.

Уровень требования

Чем больше требуемое время сохранения несущей способности, тем выше требования к защитной конструкции

R60
60 минут

исходный уровень задачи

R90
90 минут

увеличенное время защиты

R120
120 минут

более высокая нагрузка на систему

R150
150 минут

высокий предел

R180
180 минут

повышенные требования

R240
240 минут

длительная огнестойкость

Ошибочная логика

«Нам нужен R120 — скажите толщину материала»

Без данных о металлоконструкции такой вопрос не имеет единственного корректного ответа. Разные профили при одинаковом R нагреваются с разной скоростью.

→
Инженерная логика

R120 + профиль + ПТМ + схема обогрева + система

Только после определения этих параметров можно сопоставить конструкцию с результатами испытаний и подобрать соответствующее исполнение огнезащиты.

R60–R90

Начальные и средние пределы

Для части конструкций при таких требованиях может рассматриваться несколько технологий, если их применение допускается расчётными параметрами и документацией системы.

Сравниваем: ПТМ, подготовку поверхности, условия эксплуатации и монтаж.
R120–R150

Повышенные требования

По мере увеличения требуемого времени особенно важными становятся расчётная толщина, масса системы, технологичность монтажа и подтверждённая область применения.

Сравниваем: не только материал, но всю защитную конструкцию.
R180–R240

Высокие пределы огнестойкости

При высоких требованиях возрастает значение конструктивного решения, его массы, креплений, занимаемого пространства и эксплуатационной ремонтопригодности.

Особенно важно: проверить конструктивные системы и реальную возможность монтажа.
Почему нельзя использовать таблицу «R = толщина» Толщина огнезащиты — результат нескольких зависимостей
01 Требуемый R

Задаёт требуемое время сохранения несущей способности.

02 Профиль

Определяет площадь металлического сечения.

03 ПТМ

Характеризует соотношение металла и обогреваемого периметра.

04 Система

Имеет собственные результаты испытаний и область применения.

05 Исполнение

Определяется по подтверждённым параметрам конкретного решения.

Отдельное руководство

Огнезащита металлоконструкций R60, R90, R120, R150, R180 и R240

На отдельной странице разберём каждый предел огнестойкости, типовые проектные задачи, влияние ПТМ и подходящие типы огнезащитных систем.

Подробнее про R60–R240
5

Стоимость огнезащиты металлоконструкций: почему одной цены за м² недостаточно

Стоимость огнезащиты зависит от самой металлоконструкции, требуемого предела огнестойкости, выбранной технологии и условий выполнения работ. Поэтому корректно сравнивать нужно не только цену материала, а стоимость готовой системы на конкретном объекте.

Частый запрос

«Сколько стоит огнезащита металлоконструкций за м²?»

Для предварительной оценки такой показатель удобен. Но без R, приведённой толщины металла, площади, типа конструкции и условий монтажа две одинаковые цены за квадратный метр могут относиться к совершенно разным решениям.

Что правильнее сравнивать Стоимость полностью реализованной огнезащитной системы

Материал + подготовка поверхности + монтаж + крепления + доступ к конструкциям + технологические ограничения + дальнейшее обслуживание.

Упрощённая структура стоимости
Материал
+
Подготовка
+
Монтаж
+
Леса / подъёмники
+
Организация работ
=
Стоимость решения

Для действующего промышленного объекта появляется ещё один важный фактор: насколько выбранная технология влияет на нормальную работу объекта во время выполнения огнезащиты.

Основные факторы Что влияет на стоимость огнезащиты металлоконструкций
01
Требуемый предел огнестойкости
R60 и R240 — разные инженерные задачи. Требуемое время влияет на конструкцию и параметры огнезащитной системы.
02
Приведённая толщина металла
Профили с различной ПТМ нагреваются по-разному, поэтому один и тот же предел огнестойкости может требовать разных параметров защиты.
03
Геометрия конструкции
Колонна, балка, пространственная ферма и технологическая эстакада отличаются по трудоёмкости, количеству узлов и доступности поверхности.
04
Состояние поверхности
Для систем, наносимых непосредственно на металл, стоимость может зависеть от состояния поверхности, существующего грунта и объёма подготовительных операций.
05
Высота и доступ
Леса, подъёмники, насыщенность инженерными коммуникациями и труднодоступные участки могут существенно изменить стоимость выполнения работ.
06
Действующий объект
Ограничения по времени, рабочим зонам, подготовке поверхности и возможности остановки производства влияют на организацию и общую стоимость работ.
₽ / м² полезно, но недостаточно

Цена за м² становится сопоставимой только после фиксации исходных данных

Корректное сравнение возможно, когда для вариантов одинаковы требуемый предел огнестойкости, приведённая толщина, площадь, условия эксплуатации и границы расчёта: входит ли подготовка поверхности, монтаж, крепления, подъёмная техника и другие сопутствующие работы.

Стоимость жизненного цикла

Самая дешёвая огнезащита при строительстве не обязательно остаётся самой дешёвой в эксплуатации

Для промышленного объекта, рассчитанного на длительную эксплуатацию, имеет смысл учитывать не только первоначальные затраты, но и возможные расходы после ввода объекта в работу.

Первоначальные затраты

Что оплачивается на этапе строительства

01

Огнезащитные материалы

02

Подготовительные операции

03

Монтаж или нанесение

04

Леса, подъёмники и доступ

05

Контроль выполненной огнезащиты

+
Эксплуатационные затраты

Что может потребоваться позднее

01

Доступ к металлу для обследования

02

Локальный ремонт металлоконструкции

03

Восстановление нарушенной огнезащиты

04

Усиление или модернизация конструкции

05

Организация работ на действующем объекте

Подход ПРОМИЗОЛ Условия дальнейшей эксплуатации учитываются уже при выборе огнезащиты
✓

Сухой механический монтаж.

✓

Огнезащитная конструкция не зависит от сцепления основного защитного материала с поверхностью металла.

✓

Возможность локального доступа к металлоконструкции для обследования и ремонта.

✓

Локальное восстановление огнезащиты после выполнения работ.

✓

Возможность организации работ без остановки деятельности объекта.

✓

Применимость для задач реконструкции и модернизации.

Пример сравнения Действующее производство

Если один вариант дешевле по первоначальной стоимости, но требует значительного объёма подготовки поверхности, ограничения рабочей зоны и последующего восстановления покрытия при обследовании металла, а другой позволяет выполнять локальный доступ и восстановление защитной конструкции, сравнивать только цену материала за м² недостаточно.

Стоимость и бюджет Цена огнезащиты металлоконструкций за м²

Как рассчитывается стоимость, что входит в цену и какие данные нужны для сравнения вариантов.

Инженерный расчёт Расчёт огнезащиты по КМ / КМД

Требуемый R, профиль, ПТМ, схема обогрева и подбор огнезащитной системы.

6

Огнезащита колонн, балок, ферм и технологических металлоконструкций

Тип металлоконструкции влияет не только на удобство монтажа. Для каждого элемента необходимо учитывать его сечение, обогреваемый периметр, условия закрепления, требуемый предел огнестойкости и реальную схему работы конструкции.

Не только профиль

Балка, колонна и элемент фермы могут иметь одинаковый R, но разные исходные условия

Требуемый предел огнестойкости задаёт результат, который должна обеспечить конструкция. Однако способ достижения этого результата определяется уже параметрами конкретного элемента и выбранной системой огнезащиты.

Практический вывод

Нельзя переносить решение с одной конструкции на другую только потому, что у них одинаковый R

Особенно это важно для ферм, пространственных каркасов и технологических конструкций, состоящих из нескольких типов профилей и большого количества сопряжений.

01 / КОЛОННА

Стальные колонны

Вертикальные несущие элементы
Что определяет расчёт Сечение, ПТМ, R и схема огневого воздействия

Для колонны определяется характеристика конкретного профиля и подтверждается возможность применения выбранной системы при требуемом пределе огнестойкости.

Особенность Колонна часто доступна для огневого воздействия с нескольких сторон

Поэтому схема расположения колонны относительно стен, ограждений и других строительных конструкций имеет значение для расчётной модели.

Проверить

Узлы базы и оголовка, примыкания балок, связи, фасонки и участки изменения сечения.

Где интересен ПРОМИЗОЛ

Колонны действующих объектов, реконструкция, уже окрашенный металл и необходимость последующего доступа к конструкции.

02 / БАЛКА

Стальные балки

Горизонтальные несущие элементы
Что определяет расчёт Профиль, ПТМ и фактически обогреваемая поверхность

Для балки важно, подвергается ли верхняя полка непосредственному огневому воздействию или она примыкает, например, к конструкции перекрытия.

Особенность Один профиль может иметь разные расчётные условия при разной схеме обогрева

Поэтому обозначения «балка с трёх сторон» и «балка с четырёх сторон» имеют реальный расчётный смысл, а не являются способом описания монтажа.

Проверить

Опирание, примыкание к перекрытию, узлы соединения, отверстия и изменение геометрии элемента.

Где интересен ПРОМИЗОЛ

Балки производственных зданий, складов, технических этажей и реконструируемых металлических каркасов.

03 / ФЕРМА

Металлические фермы

Пояса, стойки, раскосы и узлы
Что определяет расчёт Характеристики отдельных элементов фермы

Пояса, стойки и раскосы могут выполняться из различных профилей и иметь разные приведённые толщины. Поэтому ферму нельзя корректно свести к одному условному значению ПТМ.

Особенность Большое количество сопряжений и сложная геометрия

Фасонки, соединения элементов, узлы опирания, раскосы и небольшие профили требуют отдельного внимания при разработке огнезащитного решения.

Проверить

Наиболее неблагоприятные элементы, узлы соединений, доступность монтажа и возможность сформировать непрерывную защиту.

Где интересен ПРОМИЗОЛ

Фермы промышленных зданий, логистических комплексов, торговых и производственных объектов, особенно при сложных условиях эксплуатации.

04 / ЭСТАКАДА

Эстакады и опоры оборудования

Промышленные металлоконструкции
Что определяет расчёт Не один профиль, а система несущих элементов

Колонны, балки, связи, площадки и опоры могут иметь различные сечения, разные условия огневого воздействия и разные требования к огнестойкости.

Особенность Эксплуатационные условия часто важнее удобства нанесения покрытия

На промышленных объектах приходится учитывать температуру, влажность, вибрации, атмосферные воздействия, доступ оборудования и режим работы объекта.

Проверить

Условия эксплуатации, узлы крепления, сопряжения с оборудованием, зоны обслуживания и возможность ремонта.

Где интересен ПРОМИЗОЛ

Действующие производства, технологические эстакады, опоры оборудования и конструкции, где остановка объекта затруднена.

Отдельная инженерная тема

Огнезащита металлических ферм

Пояса, раскосы, стойки, фасонки, различные ПТМ и сложные монтажные узлы требуют отдельного разбора.

Огнезащита ферм →
7

Новое строительство, реконструкция или действующий объект: условия меняют выбор огнезащиты

Одна и та же металлоконструкция может требовать разного подхода к огнезащите в зависимости от стадии объекта. При новом строительстве можно заранее подготовить поверхность и организовать монтаж. При реконструкции и на работающем предприятии приходится учитывать уже существующие покрытия, коммуникации, доступ и ограничения эксплуатации.

Сценарий объекта

Огнезащита проектируется не в вакууме

В проектной документации можно выбрать систему, которая соответствует требуемому R. Но на практике решение должно ещё вписываться в реальную последовательность строительства, доступность конструкции и будущий режим эксплуатации.

Чем старше объект

Тем больше ограничений приходится учитывать до выбора технологии

На действующем объекте стоимость и сроки могут определяться уже не столько самим материалом, сколько подготовкой, доступом, организацией рабочей зоны и возможностью выполнять работы без остановки объекта.

01 / NEW
Новое строительство

Решение можно заложить заранее

На стадии проектирования проще согласовать тип системы, подготовку металла, последовательность огнезащитных работ и доступ к конструкциям.

✓

Есть КМ / КМД и проектная модель.

✓

Можно заранее учесть ПТМ и требуемый R.

✓

Проще определить технологию монтажа.

✓

Можно заранее подготовить необходимые узлы.

Главная задача — выбрать технически и экономически оптимальное решение до начала работ.
02 / RECONSTRUCTION
Реконструкция

Решение приходится вписывать в существующую конструкцию

Металл уже смонтирован, может быть окрашен, частично закрыт инженерными системами или иметь существующую огнезащиту.

✓

Оценить состояние существующего металла.

✓

Проверить существующие покрытия.

✓

Учесть ограниченный доступ к узлам.

✓

Предусмотреть будущий ремонт и обследование.

Главная задача — снизить объём переделок и адаптировать огнезащиту к существующему объекту.
03 / OPERATING
Действующий объект

Ограничения эксплуатации становятся частью проекта

На работающем производстве, складе или другом эксплуатируемом объекте монтаж огнезащиты приходится совмещать с основной деятельностью.

✓

Минимизировать остановку рабочих зон.

✓

Снизить объём подготовительных процессов.

✓

Выполнять работы локально и поэтапно.

✓

Сохранить возможность будущего доступа к металлу.

Здесь особенно важна не только стоимость материала, но и влияние технологии на нормальную работу объекта.
На действующем объекте Какие технологические ограничения нужно сравнивать
Подготовка поверхности
Для систем, наносимых непосредственно на металл, необходимо учитывать требования к основанию и подготовительным операциям.
При конструктивном сухом монтаже основной защитный материал не наносится непосредственно на поверхность металла.
Рабочая зона
Необходимо учитывать технологию нанесения, защиту окружающего оборудования и требования конкретной системы.
Механический монтаж позволяет организовывать работы локальными участками при наличии доступа к конструкции.
Поэтапное выполнение
Возможность зависит от технологической последовательности и требований производителя системы.
Сухая конструктивная система удобна для поэтапного механического монтажа.
Доступ после монтажа
Вскрытие огнезащитного покрытия обычно требует последующего восстановления нарушенного участка.
Для системы ПРОМИЗОЛ может быть предусмотрен локальный доступ к металлоконструкции с последующим восстановлением защиты.
Остановка объекта
Необходимость ограничения деятельности определяется конкретной технологией, условиями производства работ и требованиями объекта.
ПРОМИЗОЛ может применяться в проектах, где требуется организовать работы без остановки деятельности объекта.
Где ПРОМИЗОЛ особенно интересен Когда объект уже работает и огнезащиту нельзя рассматривать отдельно от эксплуатации
✓

Действующие промышленные предприятия.

✓

Логистические и складские комплексы.

✓

Реконструкция существующих металлических каркасов.

✓

Конструкции с существующим лакокрасочным покрытием.

✓

Объекты с необходимостью периодического обследования металла.

✓

Модернизация без длительного вывода объекта из эксплуатации.

Отдельный сценарий

Огнезащита металлоконструкций без остановки производства

Как выбирать систему для действующего объекта: подготовка поверхности, поэтапный монтаж, доступ к металлу, ремонт и влияние работ на эксплуатацию.

Для действующих объектов →
8

Документы для проектирования и подтверждения огнезащиты металлоконструкций

Огнезащитная система должна быть не только технически применима, но и корректно отражена в проектной и исполнительной документации. Для проектировщика важно понимать, какой узел применяется, какие параметры конструкции подтверждены и какими документами обосновано выбранное решение.

Не один сертификат

Подтверждается не просто материал, а конкретное решение

Для огнезащиты металлоконструкции важно сопоставить требуемый R, характеристики защищаемого профиля, конструкцию огнезащиты и область применения соответствующей системы.

Частая причина вопросов

Документы есть, но они относятся не к тому узлу, который фактически заложен в проект

Поэтому проверять нужно не количество документов, а согласованность между проектом, характеристиками конструкции, выбранной системой и фактическим способом её монтажа.

01
Подтверждение продукции

Сертификаты

Подтверждают заявленные характеристики и область применения конкретной огнезащитной продукции или системы.

02
Испытательная база

Протоколы испытаний

Показывают, при каких условиях, конструктивном исполнении и параметрах были получены результаты.

03
Применение

Техническая документация

Определяет требования к материалам, монтажу, подготовке, креплениям и эксплуатации системы.

04
Проектное решение

Узлы огнезащиты

Показывают, как именно система применяется на колонне, балке, ферме или другой металлоконструкции.

05
Исходные данные

КМ / КМД

Позволяют определить профили, геометрию, узлы и данные, необходимые для расчёта огнезащиты.

06
Рабочая документация

Спецификация и ведомости

Фиксируют конкретные материалы, количество, тип системы и привязку к проектным решениям.

Главное правило Документы должны подтверждать именно проектируемый узел
Требуемый предел огнестойкости
В проекте должен быть определён требуемый R для защищаемой конструкции.
Проверяется, подтверждает ли выбранная система требуемое значение для соответствующих условий.
Металлический профиль
Должны быть известны геометрия сечения и расчётные характеристики конструкции.
Проверяется соответствие расчётных параметров области применения огнезащитной системы.
Схема огнезащиты
Узел должен показывать, как система смонтирована на конкретном элементе.
Проверяются крепления, примыкания, конфигурация оболочки и другие элементы узла.
Условия эксплуатации
Решение должно соответствовать реальным условиям объекта.
Температура, влажность, воздействие среды, вибрации и другие эксплуатационные факторы.
Монтаж
Выполнение работ должно соответствовать предусмотренной технологии системы.
Проверяются последовательность работ, тип креплений, соединения и фактическое исполнение.
Что полезно получить проектировщику Не набор файлов, а готовую основу для проектного решения
✓

Выбранную систему огнезащиты под конкретный тип конструкции.

✓

Подтверждение требуемого предела огнестойкости.

✓

Конструктивный узел для включения в рабочую документацию.

✓

Техническую документацию соответствующей системы.

✓

Исходные данные для спецификации материалов.

✓

Пояснение, какие ограничения применения необходимо учитывать.

Если замечание уже получено

Не просто отвечать на замечание — сначала определить, что именно не подтверждено

Можно отдельно разобрать текст замечания, проектный узел, требуемый предел огнестойкости и комплект подтверждающих документов.

Разобрать замечание →
9

Как получить расчёт огнезащиты металлоконструкций по КМ / КМД

Для предварительного подбора достаточно передать исходные данные по металлоконструкциям и требуемому пределу огнестойкости.

Что отправить

Лучше всего — КМ или КМД

По чертежам можно определить профили, геометрию, узлы и исходные данные для подбора огнезащиты.

Если проекта пока нет

Можно начать с одного узла

Достаточно чертежа, фотографии или схемы, требуемого R и краткого описания условий эксплуатации.

01

Исходные данные

КМ / КМД, профиль, R и условия эксплуатации.

02

Проверка конструкции

Профиль, ПТМ, схема обогрева и особенности узла.

03

Подбор системы

Проверяется применимость решения для заданного R.

04

Техническое решение

Определяется система, узел и перечень материалов.

Исходные данные

Что передать

01

КМ / КМД или чертёж.

02

Требуемый предел R.

03

Тип объекта и условия эксплуатации.

04

Ограничения по монтажу.

→
Результат

Что получить

01

Подбор системы.

02

Проверку применимости.

03

Схему узла.

04

Материалы и документы.

Можно начать с одного узла

Отправьте КМ / КМД или проблемный участок

Специалисты ПРОМИЗОЛ проверят исходные данные и предложат техническое решение.

Отправить КМ / КМД
г. Москва
ул. Барклая 6 с3, офис 7.05
E-mail: info@promizolpro.ru
+7 985 764 74 30
